Троллейный шинопровод Nante HFP52

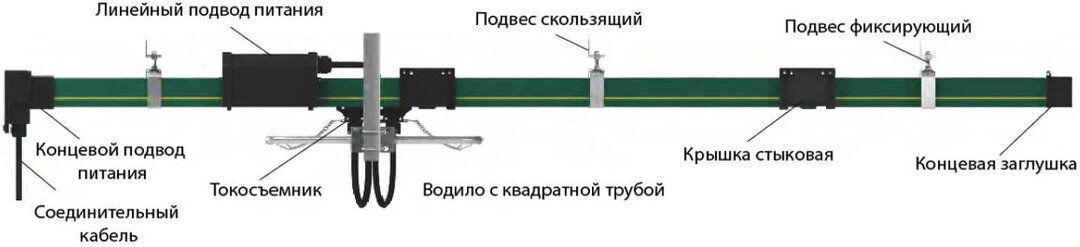

Система закрытых шин NANTE HFP — компактная, надёжная и безопасная система питания для кранов, талей, монорельсовых систем, конвейерных лент и др.
Особенности конструкции:
Корпус из ПВХ, рассчитанный на медные проводники
Токосъёмник проходит внутри ПВХ-корпуса, подавая питание на оборудование
Серия HFP: 4, 7 или 10 полюсов
Номинальная токовая нагрузка: 35–240 А
Электрические характеристики Nante HFP52:
Макс. ток: 240 А
Макс. напряжение: 660 В
Диэлектрическая прочность: 30–40 кВ/мм
Удельное сопротивление: 5×10¹⁵ Ом·см
Поверхностное сопротивление: 10¹³ Ом·см
Сопротивление утечки: CTI 600-2.7
Механические характеристики Nante HFP52:
Предел гибкости: 75 Н/мм² ±10%
Предел прочности на разрыв: 40 Н/мм² ±10%
Диапазон температур:
Стандартный корпус: -20°C … +70°C
Высокотемпературный корпус: -10°C … +115°C
Воспламеняемость:
Огнестойкость: B1
Самозатухающий: класс B1 — без искрящих частиц, самозатухающий

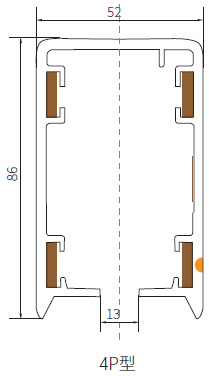

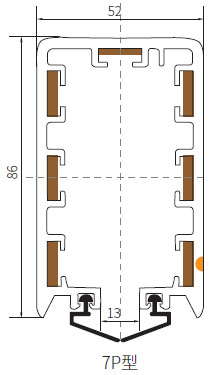

Код модели: HFP52-4/7-n/m
n — макс. токовая нагрузка
m — сечение проводника
Длина: 4 м стандарт, другие варианты до 6 м
Изгибы: R ≥ 1,1 м; для 7 полюсов изгибы недоступны
Метод соединения: болтовое соединение
Шаг кронштейнов: 1 шт./1,2 м для прямого участка
Уплотнительная полоса: заказывается отдельно
| Тип | Кол-во полюсов | Сечение проводника (мм²) | Макс. ток (А) | Расстояние крепежа (мм) | Макс. напряжение (В) | Сопротивление (Ω/км) | Вес (кг) |
| HFP52-4-10/50 | 4 | 10 | 50 | 55 | 600 | 1.656 | 2.05 |
| HFP52-7-10/50 | 7 | 10 | 50 | 15 | 600 | 1.656 | 2.32 |
| HFP52-4-15/80 | 4 | 15 | 80 | 55 | 600 | 1.137 | 2.32 |
| HFP52-7-15/80 | 7 | 15 | 80 | 15 | 600 | 1.137 | 2.71 |
| HFP52-4-20/100 | 4 | 20 | 100 | 55 | 600 | 1.011 | 2.47 |
| HFP52-7-20/100 | 7 | 20 | 100 | 15 | 600 | 1.011 | 2.99 |
| HFP52-4-25/120 | 4 | 25 | 120 | 55 | 600 | 0.713 | 2.63 |
HFP52-7-25/120 | 7 | 25 | 120 | 15 | 600 | 0.713 | 3.27 |
HFP52-4-35/140 | 4 | 35 | 140 | 55 | 600 | 0.522 | 2.97 |
HFP52-7-35/140 | 7 | 35 | 140 | 15 | 600 | 0.522 | 3.87 |
Токосъёмник 52JD-4/40, 52JD-7/40
40 А — для шин 50–120 А
| Тип | Вес (кг) | Кол-во полюсов | Номинальная мощность |
| 52JD-4/40 | 0.61 | 4 | 40A |
| 52JD-7/40 | 1.07 | 7 | 40A |
Графитовая щётка
| Тип | Вес (кг) | Примечание |
| 52CB-1 | 0.03 | Используется для: 52JD-4/40, 52JD-7/40 |
| 52CB-2 | 0.03 | Используется для: 52JD-7/40 |
Соединительная коробка
| Тип | Вес (кг) | Материал |
| 52JBX-1 | 0.22 | Пластик |
| 52JBX-2 | 0.26 | Сталь |
Кронштейны
| Тип | Вес (кг) | Материал |
| 56HG-1 | 0.21 | Сталь |
| 56HG-2 | 0.17 | Сталь |
Болтовое соединение 52BJ
| Тип | Вес (кг) | Материал |
| 52BJ-80A | 0.041 | Стальной кожух и медная пластина |
| 52PBT-80A | 0.038 | |
| 52PBT-100A | 0.052 |
Концевая крышка
| Тип | Вес (кг) | Материал |
| 52EC | 0.05 | Пластик |
Подвод питания
| Тип | Вес (кг) | Материал |
| 52EF | 0.22 | Пластик |
