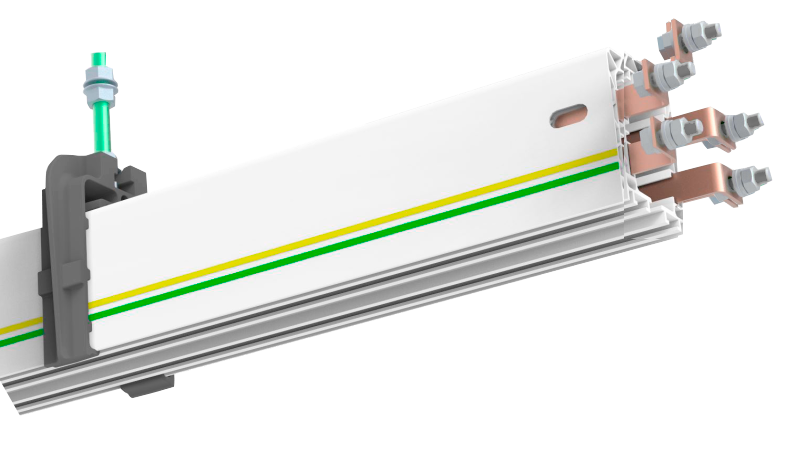

Основные серии троллейного шинопровода TEHNOTRON с болтовым соединением
Технические данные троллейного шинопровода с болтовым соединением
Серия шинопровода | Количество шин | Нагрузка, А | Сечение медной шины (S, мм) | Типоразмер корпуса | Напряжение, В |
5 (4) | 40 | 1,2 | 3945 x 70 x 54 мм | 690 В | |
4 | 60 | 1,4 | 3945 x 70 x 54 мм | 690 В | |
4 | 100 | 2 | 3945 x 70 x 54 мм | 690 В | |
4 | 140 | 3,1 | 3945 x 70 x 54 мм | 690 В | |
5 (4) | 160 | 3,3 | 3945 x 70 x 54 мм | 690 В | |
4 | 200 | 4 | 3945 x 70 x 54 мм | 690 В | |
4 | 240 | 4 | 3945 x 70 x 54 мм | 690 В | |
4 | 270 | 4 | 3945 x 70 x 54 мм | 690 В |
При необходимости возможно изготовление участков шинопроводов по индивидуальным размерам необходим длины (по предварительному согласованию).
Стандартная длина секции 4 метра. В комплект поставки каждой секции входят одна стыковая крышка (код: 21-485-05 СБ) и четыре скользящих подвеса (код: 21-485-08-03 СБ)

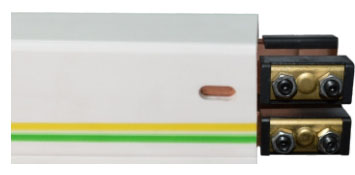

Крышка стыковая для закрытия соединений шин
Код: 21-485-05

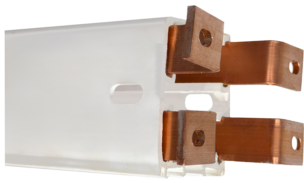

Соединение шины винтовое для соединения шин между секциями.
Код: 21-485-08-03
